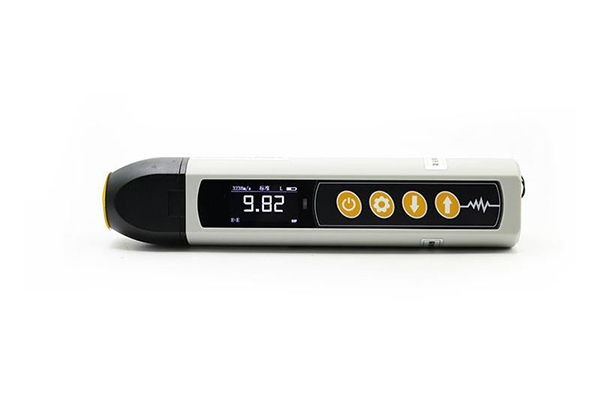

产品概述

电磁超声测厚仪是一种无损检测仪器，它的工作原理是利用电磁超声换能器，通过电磁 耦合的方式在被测物体中激发超声波。当超声波在物体中传播遇到底面反射后，再接收反射 波，根据超声波在材料中的传播速度和往返时间来计算物体的厚度。

这种测厚仪有许多优势，它是非接触式检测，不会对被测物体表面造成损伤。可用于高 温、高速运动的物体检测，比如在钢铁生产线上对炽热的钢板进行厚度测量，或者对运行中 的管道壁厚进行监测。而且测量精度较高，能快速得到结果，广泛应用在石油化工、冶金工 业、航空航天、压力管道、压力容器、飞机机翼、汽车制造、高校科研等行业。

应用领域

◇ 船舶工业；

◇ 高校科研；

◇ 五金配件；

◇ 通讯电子；

◇ 压力容器；

◇ 机械加工；

◇ 航天航空；

◇ 汽车制造。

功能特色

◇ 仪器操作简便；

◇ 体积小巧，便于携带；

◇ 可连接手机APP，实时查看波形，厚度值同显；

◇ 无需声耦合剂，能够穿透涂层直接测量工件的厚度；

◇ 支持A扫描波形测厚，用户在屏幕上可直接看到超声信号波形，用于验证厚度读数是否；

◇ 正确、分析出现问题的原因、帮助用户找到解决问题的办法。

技术参数

◇ 采样：80MSPS；

◇ 宽带：2.5MHz～6MHz；

◇ 发射：± 600V_400Hz_125ns；

◇ 增益：自动0～96dB；

◇ 测量精度：±0.01mm；

◇ 声速范围：400～9999m/s；

◇ 有效量程：0.75～160mm；

◇ 平均等级：L、M、H三档可调；

◇ 提离距离：4mm(铝)、3mm(碳钢)、2mm(不锈钢)；

◇ 测量类型：铝、铜、铁、碳钢、铸钢、合金钢、不锈钢、钛合金等金属材料；

◇ 测量通道：薄件(0.75-1.0mm)、标准(1.0-80mm)、厚件(10-160mm)；

◇ 测量模式：单回波(I-E)、双回波(E-E)；

◇ 搜索模式：前沿-前沿、波峰-波峰、波峰-前沿；

◇ 辅助功能：自动冻结、自动增益、自动休眠、声速保存、A 扫波形显示、Wi-Fi 连接手机；

◇ 修正功能：闸门调节、消隐调节、手动增益、声速校准、零点校准、高温补偿；

◇ 通信：RS-485或者USB2.0； ◇ 充电器：5V2A，标准Type-C接口；

◇ 显示屏：1.47寸 320×172IPS_LCD；

◇ 机身尺寸：195毫米×42毫米×32毫米；

◇ 电池续航：3.7V 3400mAh锂电池，续航6小时；

◇ 裸机重量：289克。

标准配置

◇ 主机；

◇ 常温探头：4MHz，Φ42mm*32mm；

◇ 充电数据线；

◇ 充电插头；

◇ 说明书；

◇ 铁基试块；

◇ 铝基试块；

◇ 包装盒。

选配项（可根据需要选择订购，不包含在标准配置中）

◇ 高温探头：4MHz，Φ33mm*40mm；

◇ 小管径常温探头：4MHz，Φ13mm*36mm；

◇ 大管径常温探头：4MHz，Φ40mm*60mm。

保养维护

◇ 请不要用尖锐物体刻画显示屏；

◇ 应避免仪器及探头受到强烈震动；

◇ 避免仪器置于过于潮湿的环境中；

◇ 插拔探头时，应捏住活动外套沿轴线用力，不可旋转探头， 以免损坏探头电缆芯线；

◇ 油、灰尘的附着会使探头线逐渐老化、断裂，使用后应清除线缆上的污垢。

注：不宜用力、保持清洁、避免油污、禁止挤压。
