开发背景

西安捷通智创仪器设备有限公司一直致力于研制高性能管线探测检测仪器及其辅助装备，打造深受客户喜爱的先进仪器是我们一直追求的目标。要实现这一目标，必须有强大的研发团队和对客户需求的准确把握。公司利用多年在泄漏检测仪器研制方面的积累以及管道漏水检测行业的从业经验，研发团队历经数年努力，成功研制出精致耐用的燃气泄漏检测仪。多项技术及创新设计助其成为行业新锐。

概述

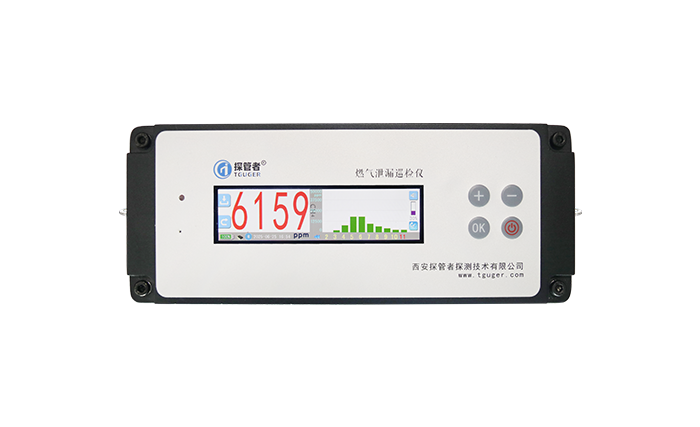

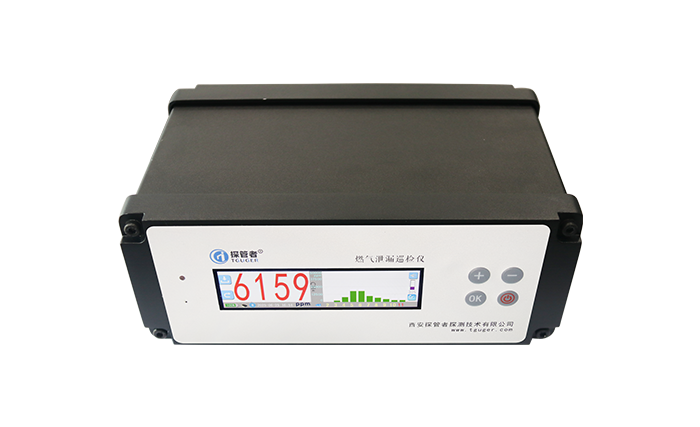

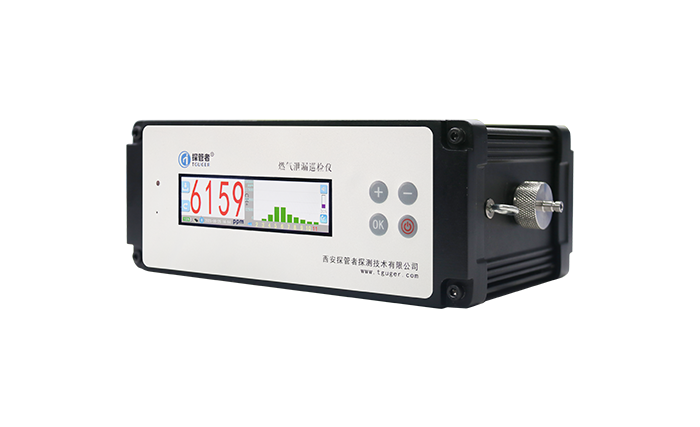

PLM30是一种基于可调谐半导体激光吸收光谱技术（TDLAS）的高精度气体检测设备，专用于实时、非接触式探测甲烷（CH₄）气体泄漏。该仪器通过发射特定波长的激光束，利用甲烷分子对近红外光谱的特征吸收特性，精准分析气体浓度，实现快速、实时的泄漏检测。检测灵敏度可达PPM级（百万分之一），响应时间短至毫秒级，显著优于传统检测技术。

仪器采用模块化设计，具备高灵敏度、强抗干扰能力和长寿命等优势，可适应复杂工业环境，如天然气管道、城市燃气管网、化工厂、储气站及煤矿等场景。其非接触式检测模式无需采样，消除了传感器中毒的风险；内置智能算法可区分甲烷与其他气体，降低误报率，助力用户快速定位泄漏点，及时启动应急响应。

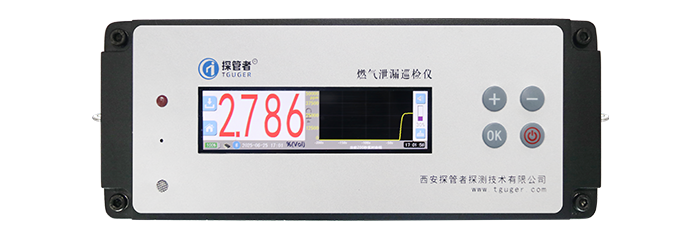

仪器采用3.7英寸高亮宽温全触控LCD显示屏。屏幕上以大数字实时显示当前甲烷浓度，同时通过柱状图的高度直观反映浓度大小。仪器可连续显示过去200秒内的甲烷浓度变化曲线，并实时展示该时段内检测到的浓度最小值。用户还可通过柱状图记录并查看各检测点的甲烷浓度数值。仪器支持自由调节气泵转速，从而改变吸气速度；检测模式分为测漏模式和测爆模式。它具有高灵敏度、快速响应、便携设计、用户友好、数据记录等特点，适用于燃气管道、石油管道等场景，用于监测甲烷泄漏、分析漏点、预防爆炸事故。作为智慧安防与环保监测的核心工具，该甲烷泄漏检测仪在保障能源设施安全运行、减少温室气体排放及预防爆炸事故方面具有重要价值，是工业安全与绿色发展的关键技术装备。

仪器现配置有两款，具体如下：

1.基础款

仪器带只带1个手持伸缩探头。

2.专业款

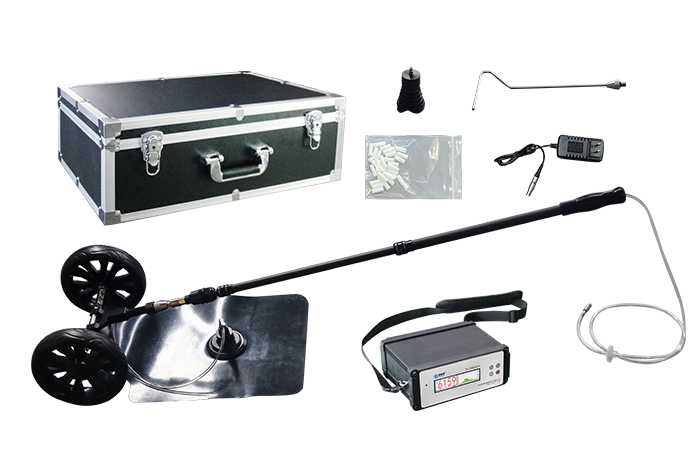

仪器带有手持伸缩探头、钟型探头、三角鹅颈探头、小推车探头，一共四种探头，四种探头方便使用者根据实际检测现场环境灵活选择。

激光甲烷检测原理

1.功能描述

激光甲烷检测的核心原理是基于可调谐半导体激光吸收光谱技术（TDLAS），通过甲烷分子对特定波长激光的选择性吸收特性实现浓度检测。仪器使用半导体激光器发射一束窄线宽的近红外激光（通常针对甲烷分子在1653nm附近的特征吸收峰）。通过调节激光器的电流或温度，使激光波长在甲烷吸收峰附近微小范围内周期性扫描，确保激光波长精确匹配甲烷的吸收谱线。当激光束穿过待测区域时，若环境中存在甲烷气体，其分子会选择性吸收特定波长的光子能量，导致激光光强衰减。吸收程度与甲烷浓度、光程长度呈正相关，遵循比尔-朗伯定律（Beer-Lambert Law）。

2. 测量原理

“甲烷分子会吸收特定波长的光”。—— 分子吸收光谱

“透明介质（甲烷气团）对光的吸收量，与气团的厚度和气团的浓度成比例”。—— 比尔朗伯定律

根据上面的物理原理，可以使用一束特定波长的光束去穿透泄漏的甲烷气团，根据光束变弱的程度，就可以测量穿过气团的甲烷浓度，而且只对甲烷有响应（具有选择性）。使用多次反射的检测池，让激光反复通过被测气体可以成倍提高检测灵敏度。

功能特点

◇ 可调谐半导体激光吸收光谱技术（TDLAS）对甲烷具有高选择性，检测中基本不受其他干扰气体的影响。

◇ 精确测量甲烷泄漏值，得到准确可靠的测量结果，可用于埋地管道精确查找漏点。

◇ 甲烷泄漏响应快速，响应时间极短。

◇ 仪器具备测漏模式和测爆模式，可根据不同场景灵活选择检测模式。

◇ 仪器屏幕亮度和报警阈值可调，便于根据工作环境和现场情况自由设置。

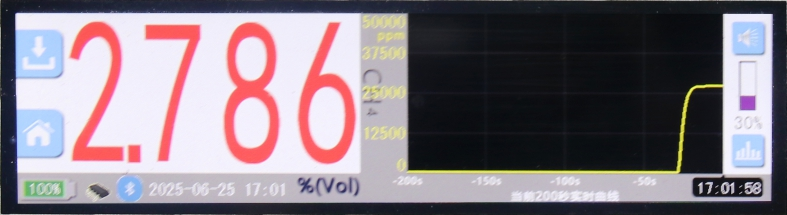

◇ 屏幕左侧实时显示当前甲烷检测数值，右侧实时显示过去200秒内的甲烷浓度变化曲线，方便直观对比，快速发现泄漏点。

◇ 高亮彩色触摸显示屏与实体按键相结合，既可通过触摸屏快速操作，也可使用按键操作。

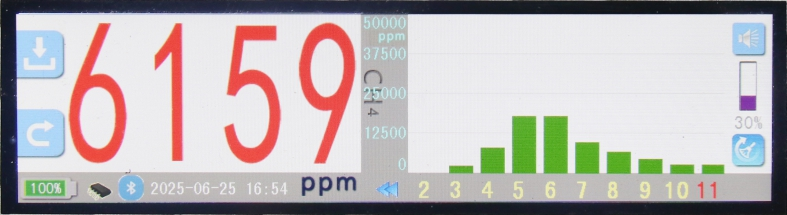

◇ 每个点位的甲烷泄漏检测数值可通过直观的柱状图显示、存储和查看。配合埋地管道打孔，可精确查找漏点；所有数据均可记录保存，通过历史数据对比，能更直观地找到漏点。

◇ 防水防尘设计：仪器进气口、内部气路及外部探头气路上均配有水汽和杂质过滤器，可适应恶劣工作环境，防止仪器因进水或进入杂质而损坏。

◇ 可调节气泵转速，并可单独控制吸气泵的开启与关闭。

◇ 电池续航时间超长（12小时）。

◇ 直观的导航菜单、可定制的参数设定、可自由设定的报警值。

◇ 仪器重量轻、体积小，采用人机工程学设计，提高操作人员的舒适性。

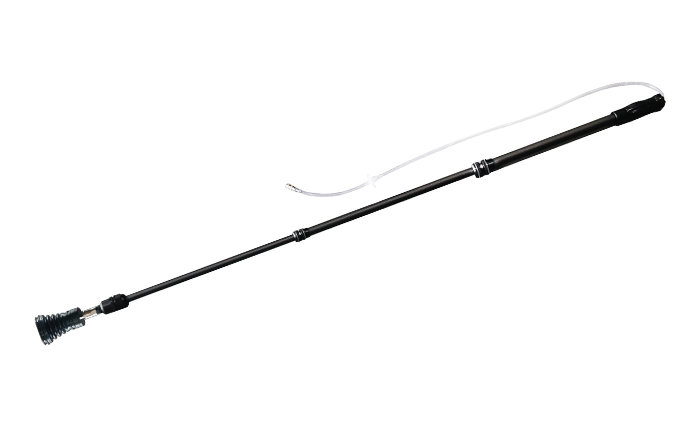

◇ 仪器探头配置丰富，配备钟形探头、小推车探头、三角鹅颈探头、伸缩针形探头，适用于埋地管道、架空管道、室内巡检等场景下的高效燃气泄漏检测。其中钟形探头、三角鹅颈探头可通过自锁快速气动插头与自锁式伸缩杆快速插拔（小推车探头通常自带推车结构，无需伸缩杆）。自锁伸缩杆长度范围为0.55~1.25米，检测人员可根据身高和使用习惯自由调节。伸缩针形探头自身也可自由伸缩。

◇ 使用电动车进行巡检测漏，既便捷又省时，大大降低了巡检的交通成本，提升了检测效率。

技术参数

气体类型：甲烷（CH₄）。

检测原理：激光吸收光谱（TDLAS）。

检测方式：泵吸式。

安装方式：便携式。

测量范围：0~100%VOL。

灵敏度：1PPM。

误差/浓度范围：±4PPM/0-100PPM，±3%真值/100-50000PPM，±5%真值/5%VOL-50%VOL，±10%真值/50%VOL-100%VOL。

响应时间：0.15s。

报警输出：声光报警。

外壳材质：全铸铝外壳。

工作环境：温度-20℃~+50℃，湿度10~95%RH（无凝露）。

大气压力：86~106kPa。

工作时间：12h。

充电时间：5h。

预热时间：1分钟。

电池：5800mAH 电压12V。

主机净重：1.5kg。

主机尺寸：200x80x120mm。

产品彩页请点击链接进行下载：激光甲烷泄漏检测仪PLM30彩页。

产品操作说明书请点击链接进行下载：激光甲烷泄漏检测仪PLM30--操作使用说明书（版本号：v1.0）。

燃气泄漏巡检仪PLM30--操作使用说明书（版本号：v2.0）。
