2023-11-22

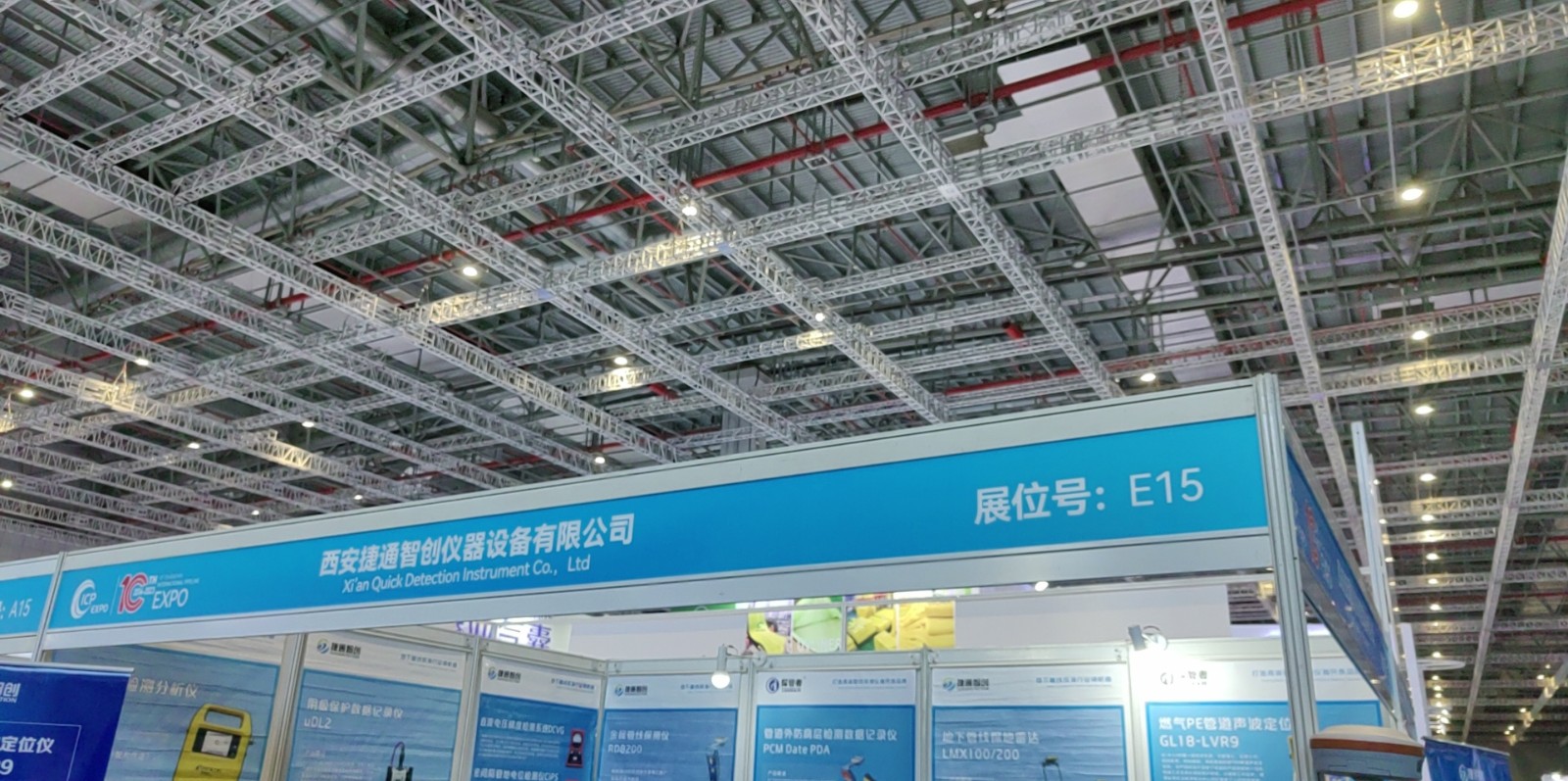

展会首日丨2023第十届上海国际管网展览会盛大开幕,现场人声鼎沸国家会展中心7.2号馆 E15展位热忱欢迎你前来莅临交流

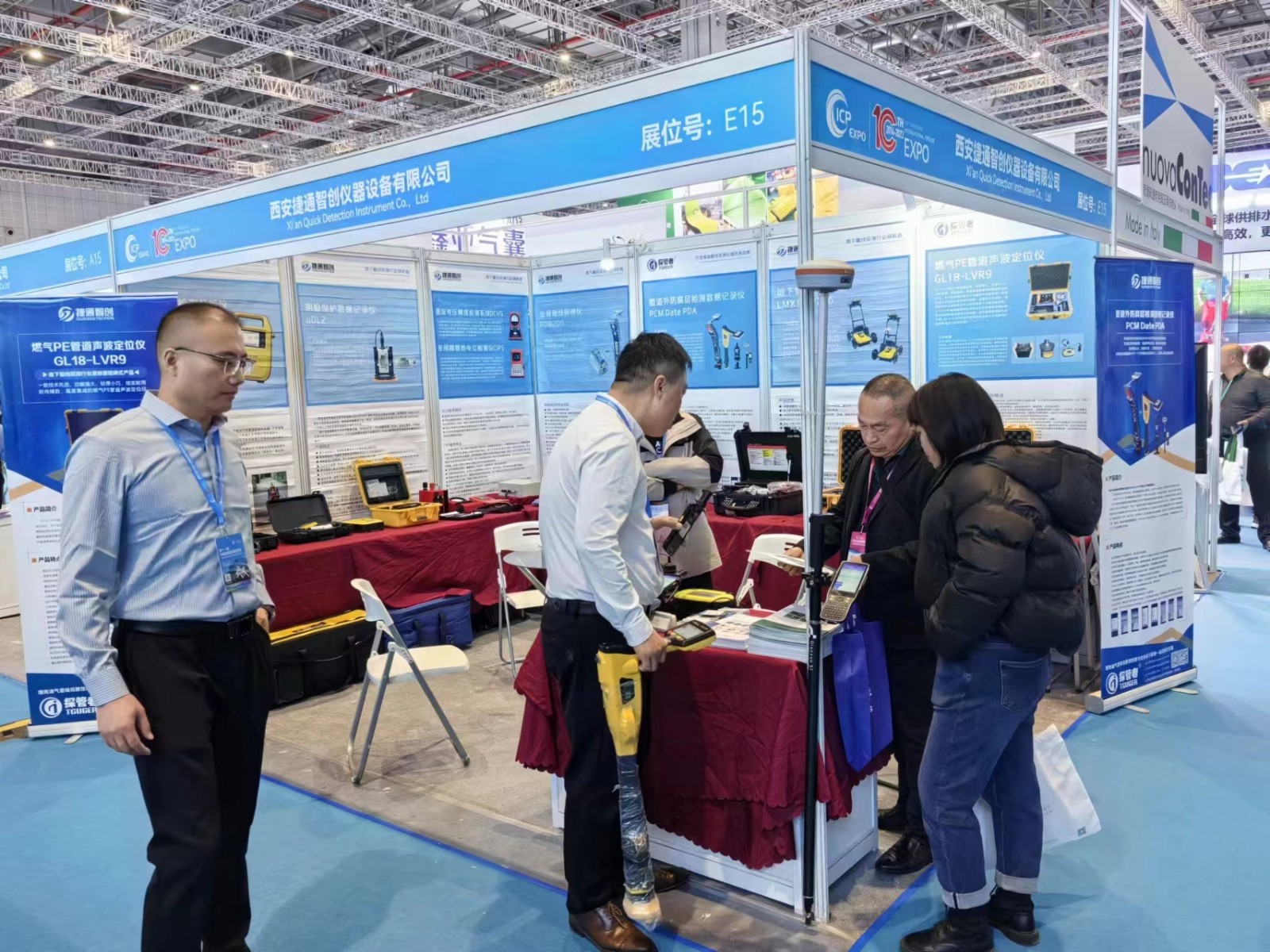

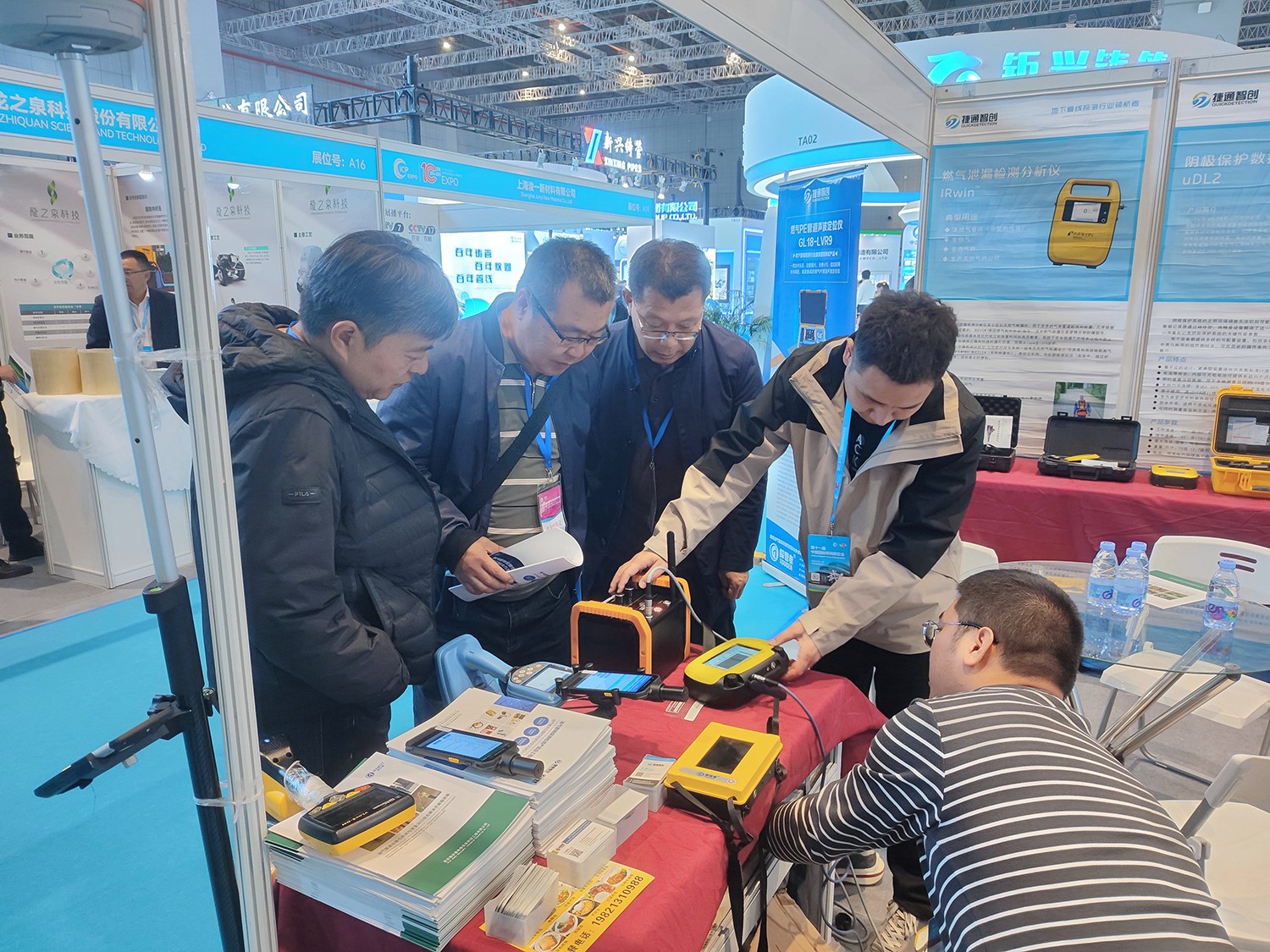

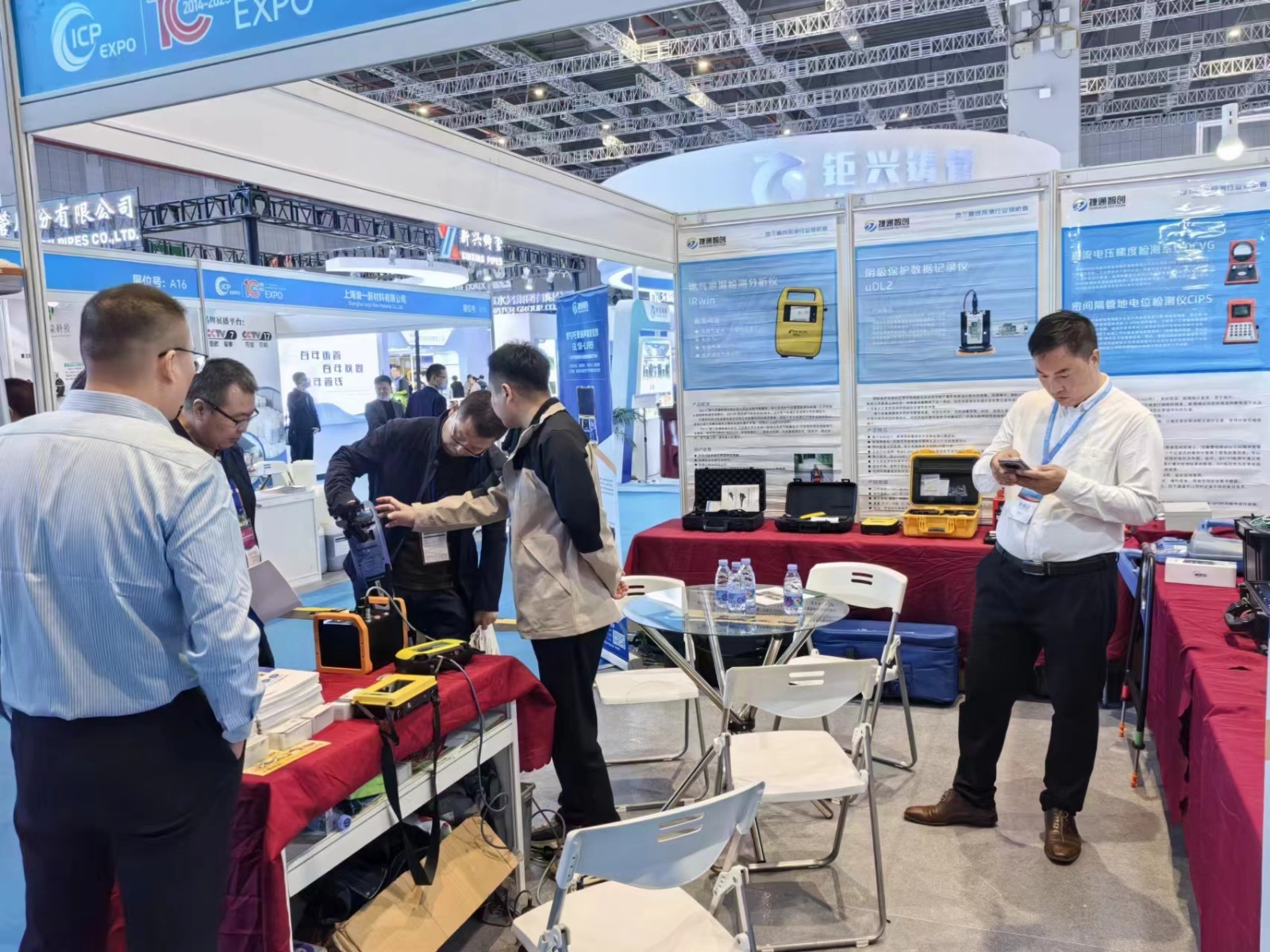

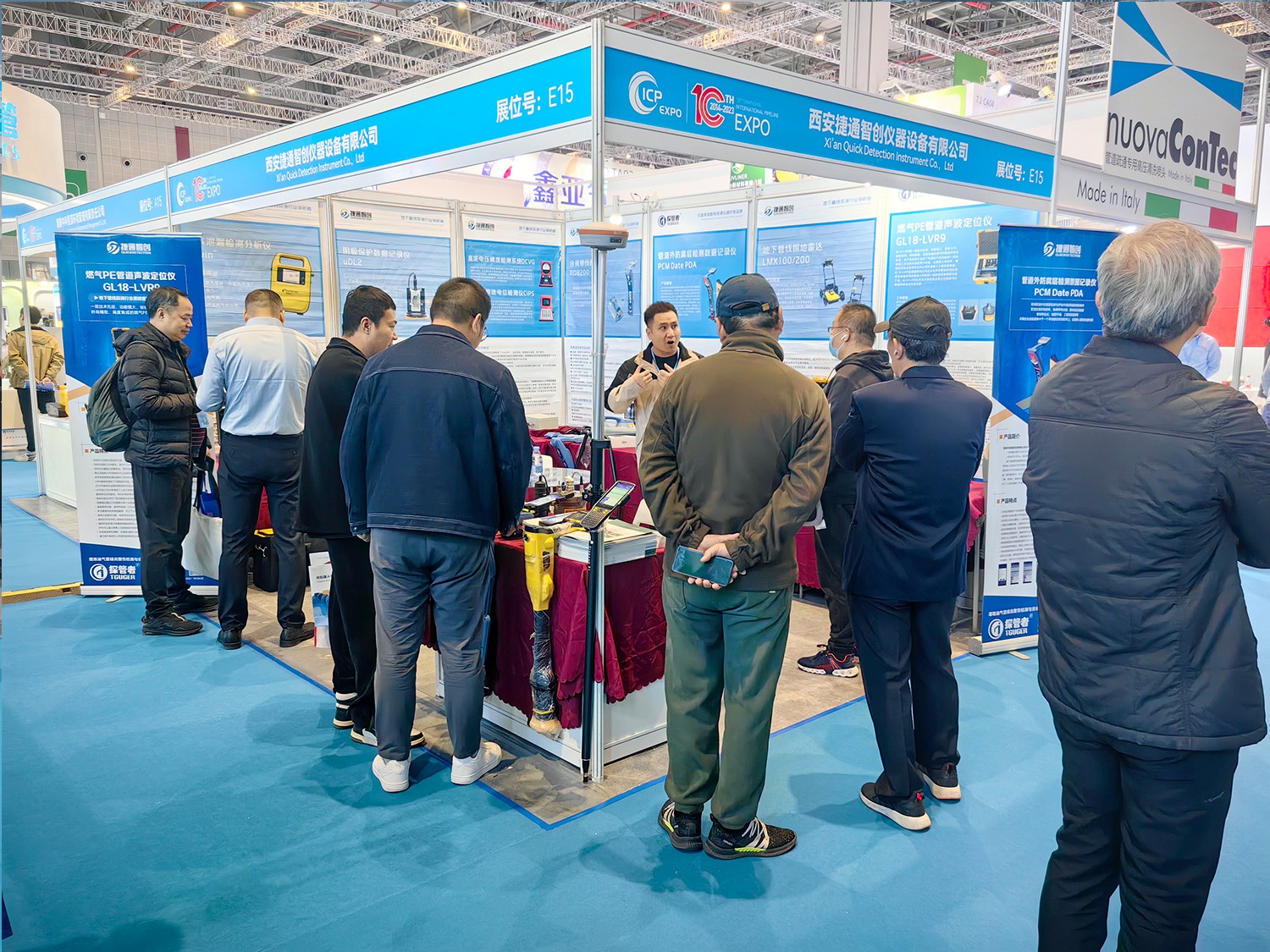

11月22日,由中国煤炭地质总局、中国测绘学会地下管线专业委员会主办的2023第十届上海国际管网展览会在国家会展中心(上海)盛大开幕。西安捷通智创公司作为能为地下管线探测检测行业提供油气管网完整性检测与安全运行一站式解决方案的专业化公司,携带其自主研发的燃气PE管道声波定位仪GL18-LVR9和管道外防腐层检测数据记录仪PCM Date PDA及其他行业内经典产品一经亮相本届展览会,就受到广大与会人员的热情追捧与一致好评,现场人声鼎沸,7.2号馆 E15展位前来观摩交流的与会人员络绎不绝。

管网行业大会大幕已启,重磅新品争相绽放!今天是展览会首日,未到场的你赶快来参展吧!2023第十届上海国际管网展览会国家会展中心(上海)7.2号馆 E15展位热忱欢迎您前来垂询交流!


自研产品

公司引进多方面技术和工艺及管理经验,以市场为导向、以高新技术研发为基础、以研制高端先进仪器设备为目标、通过不断地自主学习创新和技术进步,打造核心竞争力,为我国地下管线探测检测行业提供优质的仪器和服务。经过多年努力自主研发的燃气PE管道声波定位仪GL系列及管道外防腐层检测数据记录仪PCM Date PDA产品,在本次展览会为公司重点展出产品,其产品介绍如下:

1.燃气PE管道声波定位仪GL18-LVR9(燃气PE管道定位)

GL18-LVR9是一款技术先进、功能强大、轻便小巧、结实耐用、时尚精致、高度集成的燃气PE管道声波定位仪。该产品的设计坚持了良好的产品性能和优质的制造工艺及高水准的用户体验,以提高工作效率、增强实用性及耐用性为中心同时兼顾了小型轻量便携。GL18-LVR9是捷通智创公司在多年声学管线探测仪器研发制造积累的基础上研制的一款重磅里程碑式的产品,GL18-LVR9以其多方面的特点再次推进燃气PE管道声波定位仪的发展。


发射机GL18部分特点

· 发射机可选配无线遥控功能:发射机可选配无线遥控功能,可3公里内远程控制发射机的开启、关闭、调频调功率,遥控器也可远程监控发射机的状态;

· 设计时充分考虑实用和便携的要求,发射机体积更小、重量更轻,更加结实耐用;

· 发射机装配LORA模块,更利于工作人员远程操控发射机。远程遥控功能大大提高了工作效率,减少通勤成本(选配)发射机具有远程遥控功能匹配的遥控器,内置的LORA通讯模块,保证可以稳定的在公里范围内能够远程控制发射机的开关及变频变功率,也可以远程监控发射机的运行状态;

· 通过匹配的LVR9接收机可以远程控制发射机开关机、频率及功率调节 (选配);

· 多种发射频率和多种模式确保了各种环境能够轻松应对,海量的发射频率,能适用各种复杂严苛的探测环境功率可调节,频率输出有2种模式,有恒频、双变频。根据探测距离远近、输出功率多档可调,近距中距远距各种情况无盲区探测;多频率多模式多功率的配合使用既能保证精度同时还能保证探测距离,也能取得更好的探测效果;

· 发射机内置超大容量电池,具有连续12小时超长待机功能;

· 发射机输出功率更大,可发射更强的信号,实现更深更远的探测;

· 发射特殊调制的频率,大幅提升仪器在嘈杂环境下的信号识别度。


接收机LVR9部分特点

· LVR9接收机增加了内置遥控功能,将上一代产品的遥控器及天线内嵌到LVR9的壳体中,可以更方便的通过LVR9接收机远程控制发射机的启动停止、频率功率调节等。无需带携带遥控器;

· LVR9设计充分考虑到了人体工程学好方便高效作业。壳体曲面底壳的握持感、壳体上壳的软包胶设计、旋转按压双用旋钮、探头护套的单手握持感、探头的一体化底座设计、探针的快速安装拆卸、伸缩背带这些都体现了人体工程学和方便高效作业;


· LVR9录音和数据保存功能:可以保存现场音频和图像信息,不在现场的人也可以通过保存的现场音频和图像信息协助探测管道;

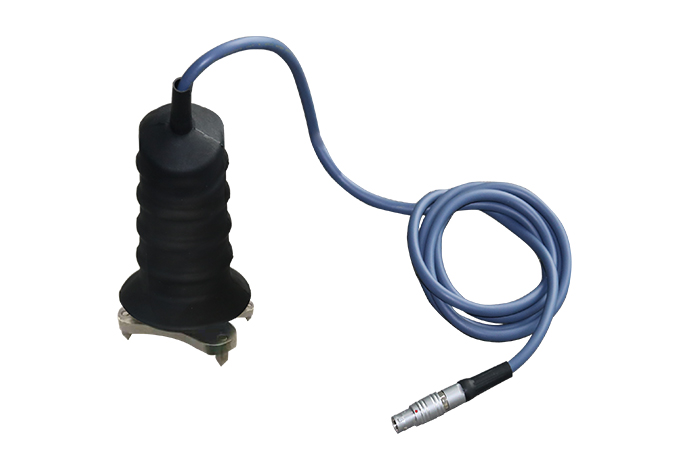

· 接收机探头采用了高灵敏度压电传感技术,具有很高的灵敏度,可以监听到非常弱小的声音信号;



· 听音音质柔和清晰,并具备5级听力保护功能,防止较大的声音进入耳机,很好的保护使用者的听力;

· 探测模式通过方柱图表示每个点测量的信号的大小,方便对比更容易定位管道位置;

· 具备测深功能,测深和探测一次完成,操作简单高效。根据环境信号可调;

· 多功能高亮彩色智慧触屏,烈日下太阳强光直射也能够看清屏幕显示内容;


· 具有无线蓝牙功能,有线耳机和蓝牙无线耳机可同时使用也可单独使用。一台接收机可两人同时听音,提高了检测准确率和效率;

· 可自由设置调整听音频宽,最小频宽可达20Hz;

· 接收机实时显示采集到的振动信号大小和特性,精确定位地下管线时在听音通过声音特性和大小判断管位时也可以通过屏幕上当前波段目标频率的数值和信号大小及频谱图来综合判断;


· 接收机可与市场上其他同类燃气PE管道定位仪发射机匹配使用。接收机具有精确测频功能,可测量其他品牌管线声波定位仪发射机的发射频率,并可匹配使用;

· 接收机和探头及箱体都小巧精致,携带方便。三角爪无需拆卸即可快速安装探针,硬质地面模式和软土模式快速切换;

· 通过操作接收机上的旋钮旋转和按压来实现平时探测时经常用的增益和音量调节、静音和测量等功能。


2.管道外防腐层检测数据记录仪PCM Date PDA(埋地钢质管道外防腐层检测与评估及管线位置定位)

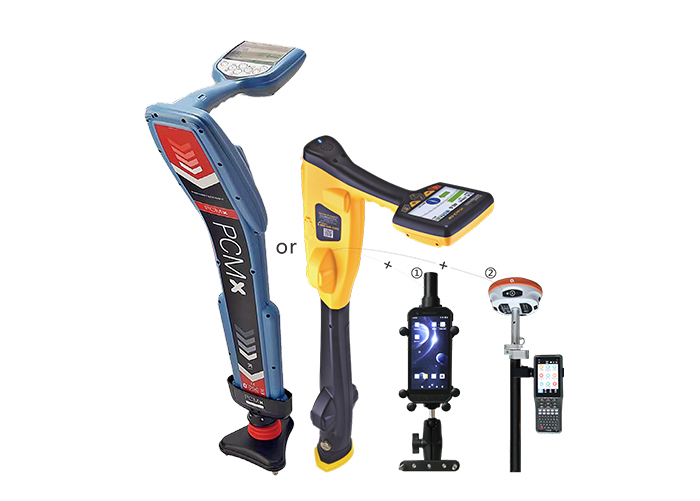

管道外防腐层检测数据记录仪PCM Date PDA可选以下2种配置组合:

1.手持厘米级GPS(MG858A)、移动端数据接收记录软件、专用PCMx手簿支架、厘米级CORS账号四部分组成;

2.专业RTK XPlus、移动端数据接收记录软件、专用PCMx手簿支架、厘米级CORS账号、内置eSIM流量卡五部分。

该产品是西安捷通智创仪器设备有限公司在多年埋地管道探测检测经验的基础上,应用新的实时高精度卫星定位技术和嵌入式安卓APP开发技术,开发了一款适用于检测工程现场应用系统软件PCM Date PDA。该系统搭载于手持厘米级安卓GPS平台或者专业RTK XPlus平台,通过蓝牙通讯方式,实现与PCMx或DM3与数据记录软件产品之间的数据传输。同时兼容BDS、GPS、GALILEO、GLONASS、QZSS全系GNSS多星座解算,支持CORS,可完成实时检测距离自动计算,检测点、缺陷点位置的高精度定位。PCM Date PDA支持导出Excel、Kml文件类型格式,方便数据导出分析,简化了人工成本提高工作效率。



产品性能

· 记录仪跟雷迪PCMx或威脉DM3、通过蓝牙无线连接;

· 实时显示当前位置水平和垂直的测绘精度,以便在户外卫星信号不好固定不了的地方根据测绘需要的精度来采集数据;

· 实时显示当前位置距上一点的斜距、平距、垂距等位置信息,避免采集作业时误采集等问题;

· 卫星丢失提醒功能,卫星信号不好或者丢失会提醒使用者,并采取措施提示数据无法采集;

· 防误采集数据功能,若没有管线数据上传或者GPS信息,采集数据点时会提示检查数据;

· 拓展接收机数据显示,数据多样化显示,采集管线点实时显示在百度地图上;

· 支持北斗三全球信号,五星多频GNSS卫星接收,配合强劲的RTK引擎,可实现瞬时的厘米级RTK定位,精准作业无须等待;

· 测绘数据直接生成普遍使用的CGCS 2000坐标和GMS84坐标,保存至表格;

· 可修改数据列表备注,有助于工作展开以及错误数据的标注;

· 可修改数据列表中点号功能,可根据实际修改点号,作业更方便;

· 蓝牙记忆功能,接收机和手持GPS配对工作过后,下次可直接在软件连接,无需重新配对;

· 数据防丢失功能,若出现软件误操作、软件不小心自动退出运行等现象时,软件不会丢失前面测量数据,重新打开软件后数据会自动调用退出前的检测数据。

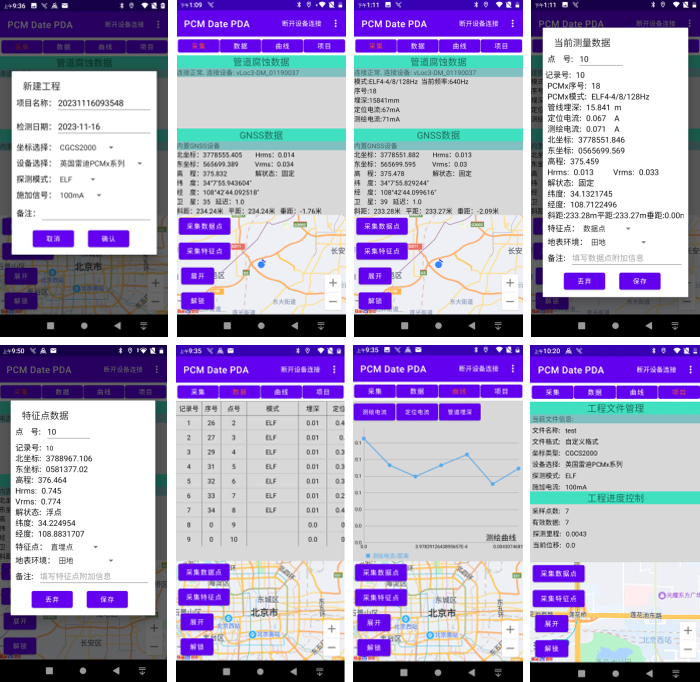

数据采集显示

PCM Date PDA简化了现场检测流程,提高了现场数据展示分析能力,为管道外防腐层检测提高了工作效率。手持机通过蓝牙实现管道腐蚀检测数据的现场采集,通过接收机将采集的主要数据实时展示在PCM Date PDA软件界面上,并会记录下数据采集点的序号、XYZ坐标、位置限差HRMS、VRMS、斜距、平距、垂距、探测模式、埋深、探测电流值、4Hz测绘电流值、距离、管线点属性等信息。软件导出为Excel、Kml文件类型格式。


展会信息

参展商:西安捷通智创仪器设备有限公司

展会名称:2023第十届上海国际管网展览会

展会时间:2023年11月22-24日

举办城市:上海市

展会地点:国家会展中心(上海)

展会地址:上海市青浦区崧泽大道333号国家会展中心F1层

展位号:7.2号馆  E15
