设计用于绘制小型管道和管道基础设施

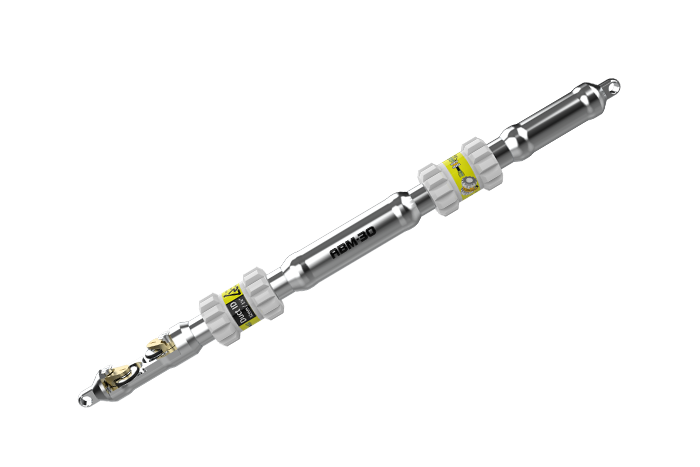

ABM-30是世界上zui小的陀螺仪测绘设备,是小直径数据和电力电缆管道、HDD钻孔甚至房屋连接的完美测绘解决方案。
这种小型管道测绘系统是公共设施测绘领域的一项技术突破。它有一个内径范围为29mm至34mm(1.1"至1.4"),它可以映射任何DN40/1¼"风道,无论其SDR如何。
ABM-30声纳配备了陀螺仪MEMS技术,适用于绘制风管段,长度可达300米(1000英寸)。 在航点之间。
探头的外径只有25毫米/1英寸,与智能泡沫垫片解决方案相结合,它可以保持完美的中心位置,甚至可以通过zui尖锐的流动曲线。
zui重要的是,它配备了聪明的可充电锂电池,有一个内置的微型USB充电端口,消除了对笨重充电器的需求。
· 准确和高效;
· 全面启用微型USB;
· 高达300米/1000英寸的航点间距。
小,而灵动
专为DN40与1¼管设计,轻松克服弯曲、 变形管道。
数据处理,准确快速
XTraction由比利时工程师编写,数据处理分析速度国内快速。
精确,却很好上手
高精确度、 易于上手的特点,使其成为公用管道基础设施测绘时的首选系统。
主要操作特点
与我们的其他地下设施测绘系统一样,每个区段的测绘过程通常不超过一个小时。标准的ABM30系统数据输出包括三维原状、高度精确的倾斜和深度信息、精确的长度以及二维和三维弯曲半径数据。小型管道测绘系统在100赫兹(每秒100个样本),使其输出高度适用于计算电缆张力和识别潜在的高应力区域。
ABM技术不受电磁噪声的影响,使其成为绘制电动火车轨道铁轨和高压电缆附近的管道和管道的理想解决方案。不需要从地面上追踪探头,它可以从水道、建筑物和其他障碍物下通过。
ABM-30的数据输出与所有常见的地理信息系统平台和可视化软件兼容。
· 最小弯曲半径:[600]毫米/[1.8]';
· 不受磁场的影响;
· 抗水能力达5巴/75磅/平方英寸;
· 数据输出与所有常见的;
· GIS平台和可视化软件。
技术规格
探头长度:±420mm/17″;
外径:27毫米/1.1英寸;
探头重量(不包括垫片):0.6kg/1.2lb;
陀螺仪类型:MEMS;
测量倾角范围:+45°到-45°;
管道ID的操作范围:29-34毫米/1.2英寸-1.4英寸;
最大管道长度:300米/1000英尺;
最大牵引力:40公斤/80磅;
最大行驶速度:1米/秒-3英尺/秒;
数据记录率:100赫兹;
电池类型/自主权:可充电和可更换的锂离子14500/4小时;
工作温度:0℃至50℃/32℉至120℉;
软件:X-Traction (XT)(单独授权),X-View (XV)包括在产品中。
